เก็บข้อมูลสนามและตัดสินใจบินซ่อม
วางเป้า รังวัด ตรวจภาพและบันทึก แล้วตัดสินใจเก็บข้อมูลเพิ่มขณะยังอยู่หน้างาน
เตรียมคน จุด และบันทึก
อ่าน GCP/CP และ ระบบพิกัด ก่อนบทนี้ การฝึกบนคอมพิวเตอร์ใช้ทะเบียนจุดสมมติ ส่วนการตั้งเสาและตรวจ GNSS จริงต้องฝึกกับผู้มีประสบการณ์และอุปกรณ์ที่ตรงรุ่น
ขั้นตอนที่ทำตามได้
- ตรวจสิทธิ์เข้าพื้นที่ สภาพอากาศและแผนทีมตาม การเตรียมพร้อมบิน กำหนดบริเวณทำงานและวิธีหยุดภารกิจ
- วางแผนจุดควบคุมให้ครอบคลุมแนวราบและระดับสูงต่ำ กันจุดตรวจสุดท้ายไว้ล่วงหน้า ไม่ใช้จำนวนจุดจากตัวอย่างเป็นขั้นต่ำสากล
- ติดรหัสเป้าให้ไม่ซ้ำ ถ่ายภาพตำแหน่งและบริเวณรอบ ตรวจความชัดของเป้าตามขนาดพิกเซลที่คาดไว้

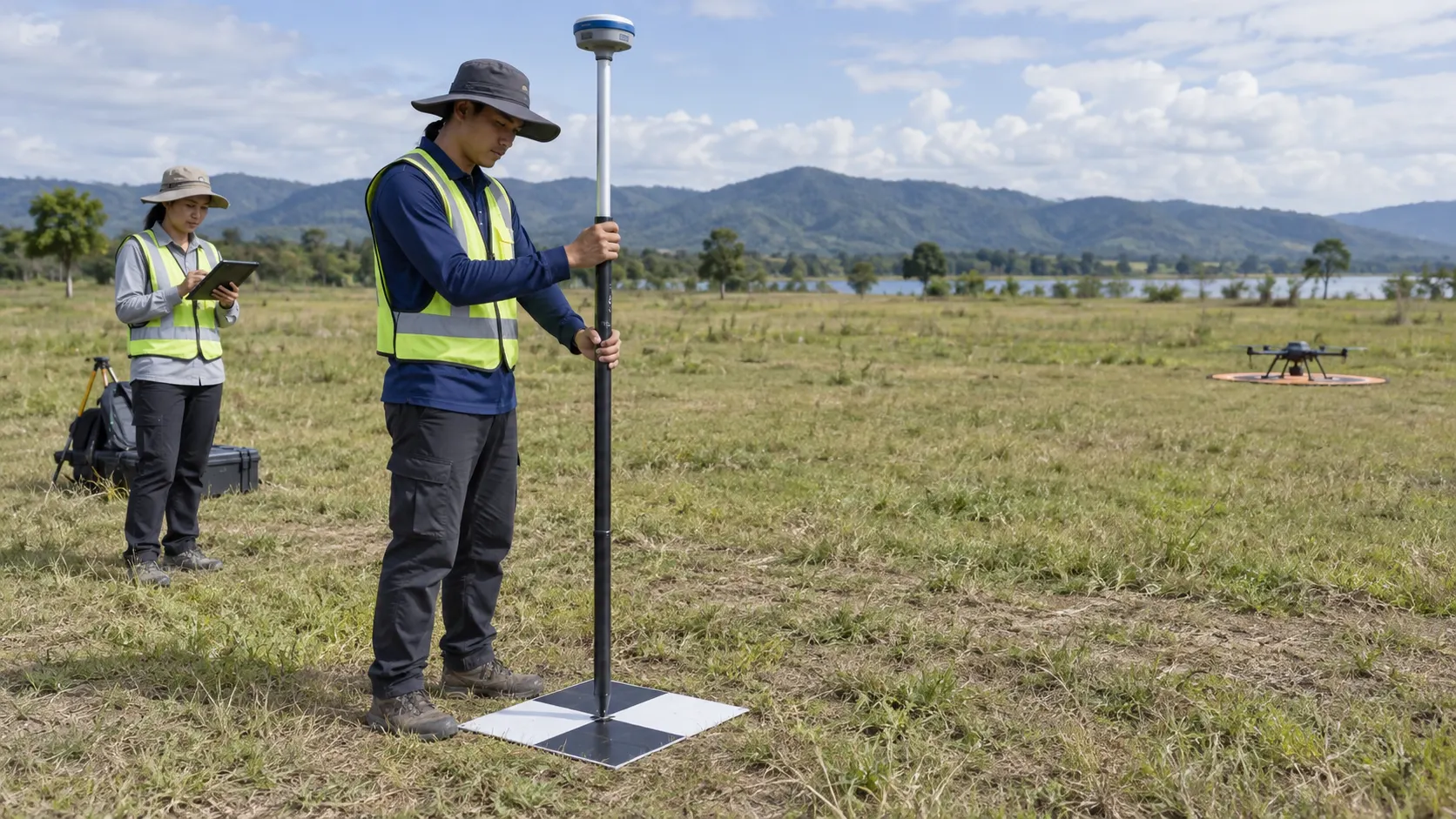

- รังวัดตามคู่มือเครื่อง ตรวจแนวดิ่งของเสา วิธีวัดความสูงเสา ระบบแก้พิกัด คุณภาพการรับสัญญาณ และรังวัดซ้ำ บันทึกหน่วยทุกช่อง
- ตรวจชื่อไฟล์ ภาพเปิดได้ เวลา กล้อง ความคมชัด ภาพซ้อนทับและเป้าที่เห็น สำรองข้อมูลก่อนออกพื้นที่
- บันทึกข้อบกพร่องและขอบเขตบินซ่อม พร้อมเหตุผลว่าจะเก็บใหม่หรือยังมีหลักฐานไม่พอ ไม่บินซ่อมต่อเมื่อเงื่อนไขความปลอดภัยไม่พร้อม
ใช้ ทะเบียนจุดสนาม และ แบบตรวจข้อมูลก่อนกลับ ช่องว่างหมายถึงข้อมูลยังขาด ไม่ใช่ค่า 0
ความสูงเสาและระดับอ้างอิง
กรณีเครื่องรายงานความสูงของจุดอ้างอิงเสาอากาศและยังไม่ชดเชยความสูงเสา:
h_ground = h_antenna − p
p เป็นระยะแนวดิ่งจากจุดพื้นถึงจุดอ้างอิงที่คู่มือกำหนด เช่น 52.430 − 2.000 = 50.430 m ต้องตรวจว่าเครื่องชดเชยแล้วหรือไม่ มิฉะนั้นจะหักซ้ำ การวัดแบบเอียงต้องใช้วิธีเฉพาะเครื่อง
การเชื่อมความสูงเหนือทรงรี h กับความสูงออร์โทเมตริก H ใช้ H = h − N โดย N คือ geoid undulation จากแบบจำลองที่เข้ากันกับ datum ตัวอย่างสมมติ h = 50.430 m และ N = −30.000 m ให้ H = 80.430 m ห้ามนำค่า N สมมตินี้ไปใช้กับพื้นที่จริง
กรณีตัดสินใจ
| สิ่งที่พบ | สิ่งที่ควรทำ | สิ่งที่ยังสรุปไม่ได้ |
|---|---|---|
| ภาพขอบตะวันออกขาด | ตรวจขอบงานและวางบินซ่อมเฉพาะส่วนเมื่อพร้อม | ไม่อนุมานว่าซอฟต์แวร์จะเติมพื้นที่ให้ถูก |
| CP ถูกใบไม้บัง | หาจุดตรวจที่ระบุและรังวัดไว้ หรือกลับไปเก็บข้อมูล | ไม่ย้ายตำแหน่ง CP ในรายงานให้ตรงภาพ |
| ค่า GNSS แสดง fixed | ตรวจบันทึก ระบบอ้างอิงและการตรวจซ้ำ | สถานะ fixed อย่างเดียวไม่รับรองความถูกต้อง |
| ความสูงทุกจุดต่างใกล้เคียงกัน | ตรวจ datum ความสูงเสาและการชดเชย | ไม่ลบค่าคงที่จากทุกจุดโดยไม่มีหลักฐาน |
ส่งทะเบียน บัญชีภาพ และคำตัดสินก่อนกลับหนึ่งหน้า ผู้สอนตรวจความสามารถอธิบายข้อมูลที่ยังขาด และแยกสิ่งที่ตรวจจริงออกจากสิ่งที่สมมติ
บรรณานุกรมและขอบเขต
ตรวจเอกสาร 25 กันยายน 2569 ตัวเลขฝึกเป็นข้อมูลสมมติ ไม่ใช่ผลทดสอบบินหรือใบรับรองงานสำรวจ
- USGS (2023). Guidelines for calibration of uncrewed aircraft systems imagery: การสอบเทียบ คุณภาพจุดควบคุม และ metadata
- WebODM. Ground Control Points และ Marking Checkpoints: รูปแบบข้อมูลและจุดตรวจอิสระ
- ASPRS (2024). Positional Accuracy Standards Edition 2 Version 2: แหล่งมาตรฐานสำหรับศึกษาข้อกำหนด ไม่ใช่การรับรองชุดฝึกนี้
- NIST. Propagation of error considerations: การรวมความไม่แน่นอนและ covariance
- NOAA NGS. Technical Notes on Geoid Undulations: ความสัมพันธ์ของระบบความสูงและนิยาม geoid ใช้อธิบายหลักการ ไม่ใช้แบบจำลองสหรัฐฯ แทนข้อมูลประเทศไทย
- Pix4D. Camera focal length, flight altitude and GSD: ความสัมพันธ์กล้อง ความสูง และขนาดพิกเซลบนพื้น
